هوائي GPS مدمج 25x25x4 مم مع موصل IPEX
معلومات المنتج
المواصفات الرئيسية / الميزات الخاصة
| الصنف | المواصفات |
|---|---|
| نوع المنتج | هوائي رقعة سيراميك بنظام تحديد المواقع النشط |
| تردد مركزي | 1575.42 ± 3 ميغاهيرتز |
| عرض النطاق الترددي | CF ± 5 MHz |
| الاستقطاب | RHCP |
| مكسب الهوائي (زينيت) | 5 ديسيبل |
| هوائي VSWR | أقل من 1.5 |
| مقاومة | 50 Ω |
| نسبة محورية (زينيت) | 3 ديسيبل |
| أبعاد الهوائي | 25 × 25 × 4 مم |
| LNA Gain | 28 ± 2 ديسيبل |
| شخصية LNA Noise | أقل من 1.5 ديسيبل |
| LNA امدادات التيار الكهربائي | تيار مستمر 2.2-5 فولت |
| الاستهلاك الحالي | 5-15 مللى |
| لينا VSWR | أقل من 2.0 |
| كابل | RF1.13 أو حسب الطلب |
| موصل | IPEX أو حسب الطلب |
| درجة حرارة التشغيل | -40 درجة مئوية إلى 85 درجة مئوية |
| الرطوبة النسبية | تصل إلى ٪ |
| اهتزاز | 10-55 هرتز ، 1.5 ، السعة ، ساعتان |
| RoHS الامتثال | نعم |
مزايا المنتج

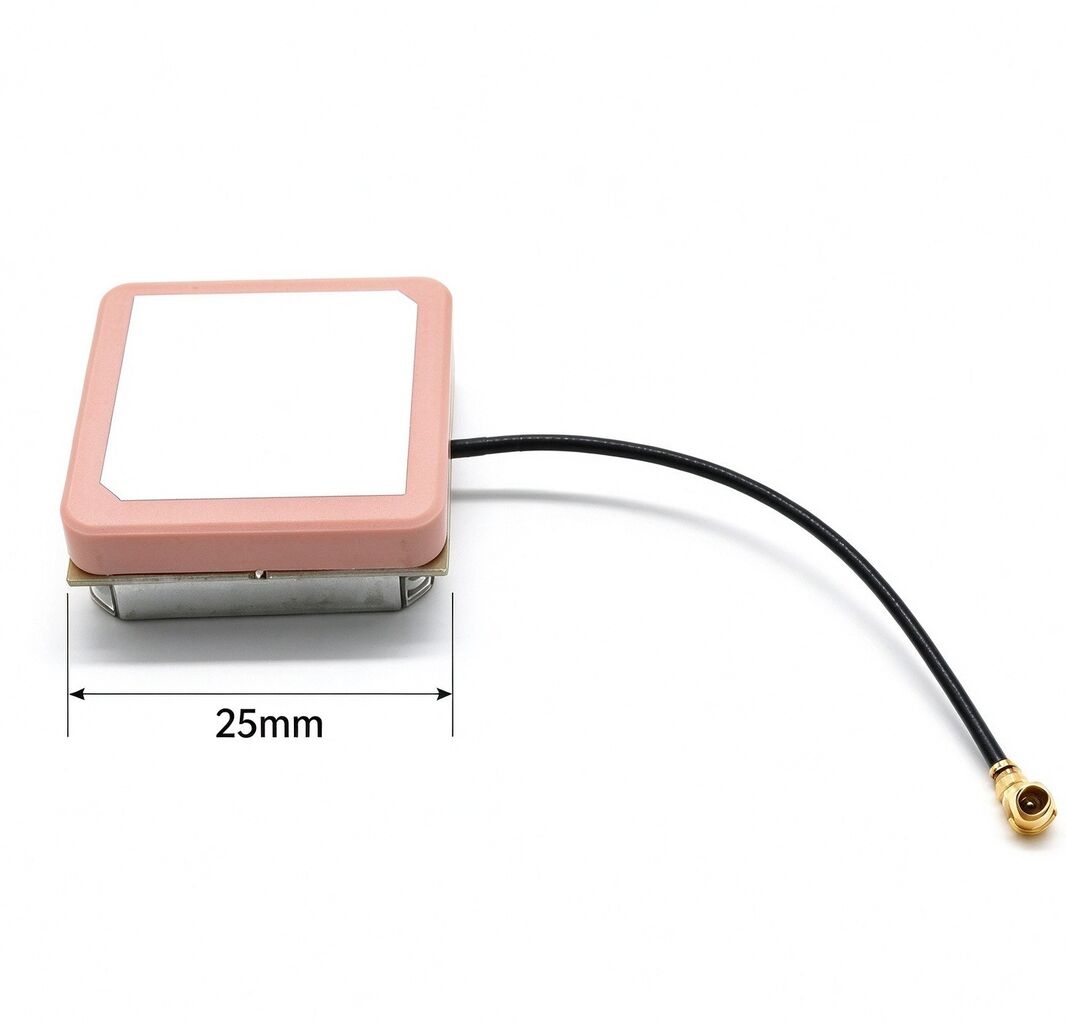

تصميم رقعة سيراميك مدمجة
عنصر الهوائي الخزفي 25 × 25 × 4 مم مناسب للتصاميم الإلكترونية المحدودة المساحة. يوفر هيكلها المدمج مرونة لمصنعي المعدات عند التخطيط لوضع الهوائي داخل أجهزة تحديد المواقع والأنظمة المدمجة.
LNA مدمج لاستقبال إشارات نظام تحديد المواقع
يوفر مكبر الصوت المدمج منخفض الضوضاء 28 ± 2 ديسيبل مع شكل ضوضاء أقل من 1.5 ديسيبل. جنبا إلى جنب مع استقطاب RHCP ، تم تصميم هذا التكوين لاستقبال إشارة GPS L1 في أنظمة استقبال متوافقة. يتم تحديد كسب الهوائي وكسب LNA بشكل منفصل لتوضيح معايير الأداء الفعلي.

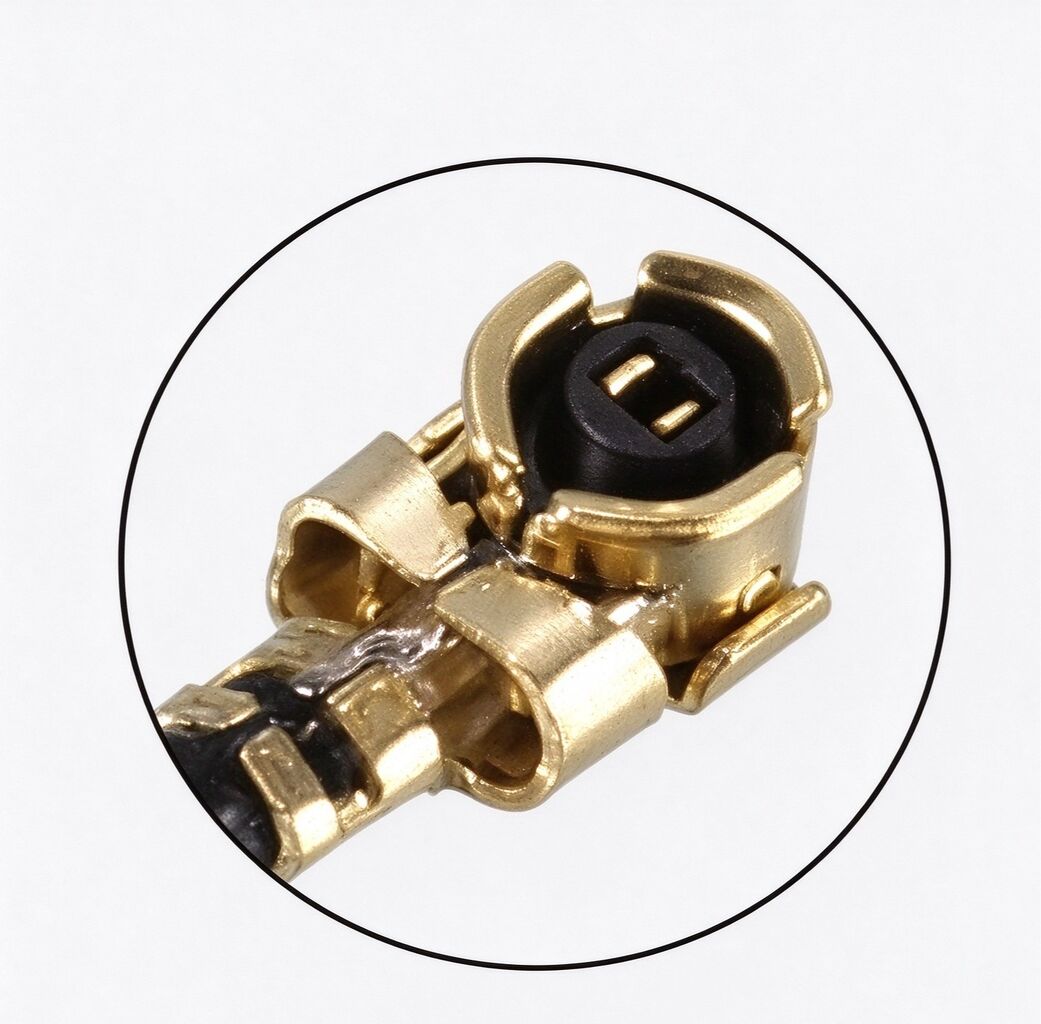

خيارات الكابلات والموصلات المرنة
يدعم الهوائي كابل RF1.13 وتكوينات موصل IPEX ، مع خيارات بديلة متاحة للمناقشة. يسمح نطاق التشغيل بالتيار المستمر 2.2-5 فولت والأبعاد المدمجة للمهندسين بتقييم المنتج مقابل واجهات المعدات المختلفة ومتطلبات التثبيت.
التطبيقات الأساسية
- معدات تحديد المواقع والملاحة
- أجهزة تتبع المركبات وأجهزة الاتصال عن بعد
- أنظمة استقبال GPS مضمنة
- محطات تحديد المواقع المحمولة
- إلكترونيات صناعية تدعم نظام تحديد المواقع
تعتمد ملاءمة التطبيق على وحدة الاستقبال ، ووضع الهوائي ، وإمدادات الطاقة والتصميم العام للنظام.
الأسئلة الشائعة
Q1: هل هذا هوائي GPS نشط أو سلبي ؟
هذا هوائي نشط بنظام تحديد المواقع مع مضخم صوت مدمج منخفض الضوضاء. يتطلب LNA مصدر طاقة تيار مستمر 2.2-5 فولت.
Q2: ما التردد الذي يدعمه هذا الهوائي ؟
التردد المركزي المحدد هو 1575.42 ± 3 ميهيرتز ، يتوافق مع نطاق تردد GPS L1. يجب تأكيد التوافق مع المتلقي المستهدف قبل الطلب.
Q3: هل يمكن تخصيص طول الكابل والموصل ؟
يدعم الهوائي كابل RF1.13 وخيارات موصل IPEX. يرجى تقديم طول الكابل المطلوب ونوع الموصل للتأكيد.
Q4: ما الذي يجب مراعاتها عند دمج هذا الهوائي في جهاز ؟
يجب على المهندسين التحقق من مساحة التركيب المتاحة ، وتوجيه الهوائي ، ومتطلبات الطائرة الأرضية ، وتوافق المستقبِل ، وإمداد طاقة التيار المستمر لـ LNA.
Q5: هل هذا الهوائي مناسب للمعدات الصناعية ؟
نطاق درجة حرارة التشغيل المحدد هو-40 درجة مئوية إلى 85 درجة مئوية ، ويكون المنتج متوافقًا مع RoHS. تعتمد الملاءمة النهائية على تصميم المعدات والمتطلبات البيئية للتطبيق.
| الصنف | المواصفات |
|---|---|
| نوع المنتج | هوائي رقعة سيراميك بنظام تحديد المواقع النشط |
| تردد مركزي | 1575.42 ± 3 ميغاهيرتز |
| عرض النطاق الترددي | CF ± 5 MHz |
| الاستقطاب | RHCP |
| مكسب الهوائي (زينيت) | 5 ديسيبل |
| هوائي VSWR | أقل من 1.5 |
| مقاومة | 50 Ω |
| نسبة محورية (زينيت) | 3 ديسيبل |
| أبعاد الهوائي | 25 × 25 × 4 مم |
| LNA Gain | 28 ± 2 ديسيبل |
| شخصية LNA Noise | أقل من 1.5 ديسيبل |
| LNA امدادات التيار الكهربائي | تيار مستمر 2.2-5 فولت |
| الاستهلاك الحالي | 5-15 مللى |
| لينا VSWR | أقل من 2.0 |
| كابل | RF1.13 أو حسب الطلب |
| موصل | IPEX أو حسب الطلب |
| درجة حرارة التشغيل | -40 درجة مئوية إلى 85 درجة مئوية |
| الرطوبة النسبية | تصل إلى ٪ |
| اهتزاز | 10-55 هرتز ، 1.5 ، السعة ، ساعتان |
| RoHS الامتثال | نعم |
مزايا المنتج
تصميم رقعة سيراميك مدمجة
عنصر الهوائي الخزفي 25 × 25 × 4 مم مناسب للتصاميم الإلكترونية المحدودة المساحة. يوفر هيكلها المدمج مرونة لمصنعي المعدات عند التخطيط لوضع الهوائي داخل أجهزة تحديد المواقع والأنظمة المدمجة.
LNA مدمج لاستقبال إشارات نظام تحديد المواقع
يوفر مكبر الصوت المدمج منخفض الضوضاء 28 ± 2 ديسيبل مع شكل ضوضاء أقل من 1.5 ديسيبل. جنبا إلى جنب مع استقطاب RHCP ، تم تصميم هذا التكوين لاستقبال إشارة GPS L1 في أنظمة استقبال متوافقة. يتم تحديد كسب الهوائي وكسب LNA بشكل منفصل لتوضيح معايير الأداء الفعلي.
خيارات الكابلات والموصلات المرنة
يدعم الهوائي كابل RF1.13 وتكوينات موصل IPEX ، مع خيارات بديلة متاحة للمناقشة. يسمح نطاق التشغيل بالتيار المستمر 2.2-5 فولت والأبعاد المدمجة للمهندسين بتقييم المنتج مقابل واجهات المعدات المختلفة ومتطلبات التثبيت.
التطبيقات الأساسية
- معدات تحديد المواقع والملاحة
- أجهزة تتبع المركبات وأجهزة الاتصال عن بعد
- أنظمة استقبال GPS مضمنة
- محطات تحديد المواقع المحمولة
- إلكترونيات صناعية تدعم نظام تحديد المواقع
تعتمد ملاءمة التطبيق على وحدة الاستقبال ، ووضع الهوائي ، وإمدادات الطاقة والتصميم العام للنظام.
الأسئلة الشائعة
Q1: هل هذا هوائي GPS نشط أو سلبي ؟
هذا هوائي نشط بنظام تحديد المواقع مع مضخم صوت مدمج منخفض الضوضاء. يتطلب LNA مصدر طاقة تيار مستمر 2.2-5 فولت.
Q2: ما التردد الذي يدعمه هذا الهوائي ؟
التردد المركزي المحدد هو 1575.42 ± 3 ميهيرتز ، يتوافق مع نطاق تردد GPS L1. يجب تأكيد التوافق مع المتلقي المستهدف قبل الطلب.
Q3: هل يمكن تخصيص طول الكابل والموصل ؟
يدعم الهوائي كابل RF1.13 وخيارات موصل IPEX. يرجى تقديم طول الكابل المطلوب ونوع الموصل للتأكيد.
Q4: ما الذي يجب مراعاتها عند دمج هذا الهوائي في جهاز ؟
يجب على المهندسين التحقق من مساحة التركيب المتاحة ، وتوجيه الهوائي ، ومتطلبات الطائرة الأرضية ، وتوافق المستقبِل ، وإمداد طاقة التيار المستمر لـ LNA.
Q5: هل هذا الهوائي مناسب للمعدات الصناعية ؟
نطاق درجة حرارة التشغيل المحدد هو-40 درجة مئوية إلى 85 درجة مئوية ، ويكون المنتج متوافقًا مع RoHS. تعتمد الملاءمة النهائية على تصميم المعدات والمتطلبات البيئية للتطبيق.
