هوائي GPS سيراميك مدمج مع موصل IPEX لأجهزة إنترنت الأشياء
معلومات المنتج
المواصفات الرئيسية / الميزات الخاصة
يدمج هذا الهوائي الخزفي النشط بنظام تحديد المواقع العالمي عنصر هوائي سيراميك مدمج مع مضخم صوت منخفض (LNA) ، مما يوفر حلاً عمليًا لاستقبال إشارة نظام تحديد المواقع العالمي في الأجهزة الإلكترونية المدمجة. تم تصميمه لنطاق التردد 1575.42 ميهيرتز ، وهو يجمع بين بصمة الهوائي الصغيرة وتضخيم الإشارة لدعم التكامل في المعدات ذات المساحة المحدودة.

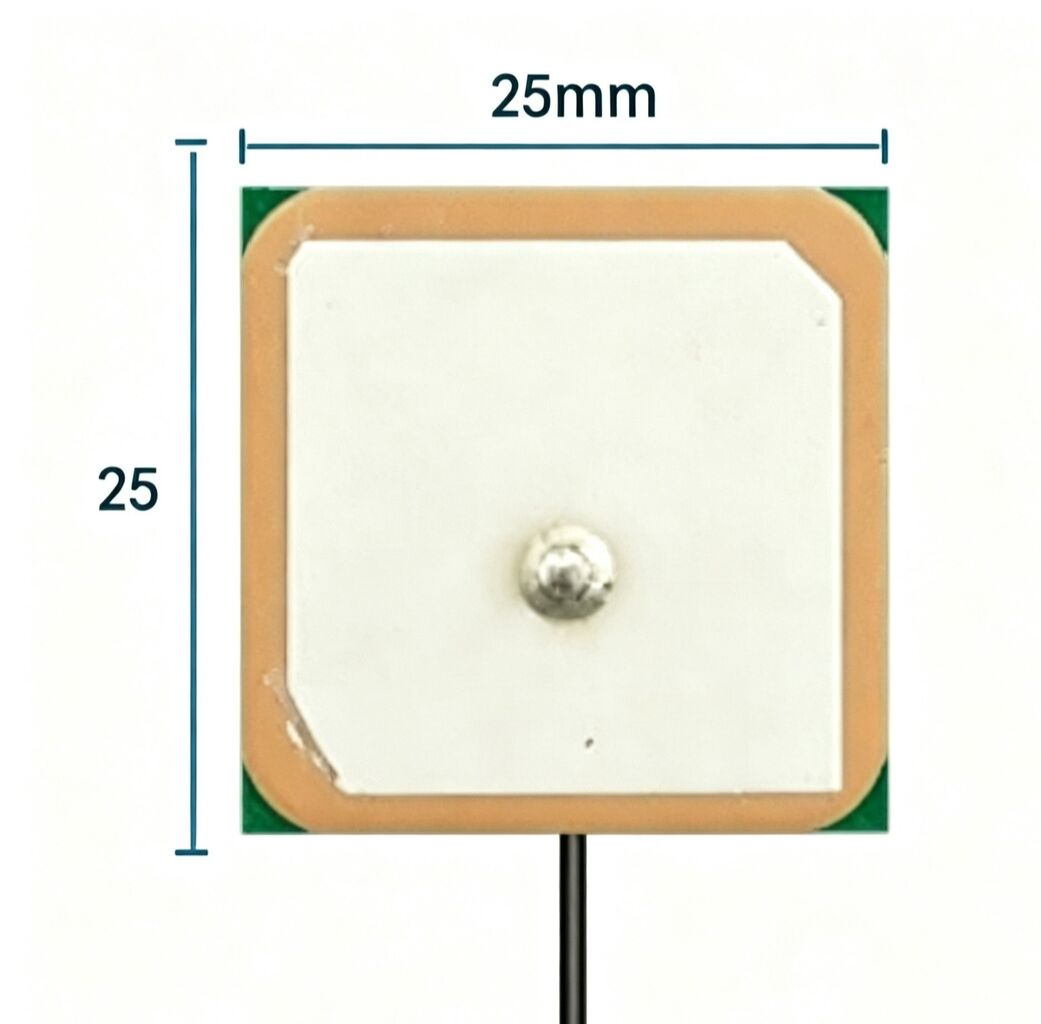

يتميز الهوائي ببعد هوائي شامل 25 × 25 مم وموصل IPEX وكابل محوري قصير للتثبيت الداخلي المرن. مع رقم ضوضاء منخفض يصل إلى 2 ديسيبل وكسب LNA لا يقل عن 28 ديسيبل ، فهو مناسب لتحديد المواقع والملاحة وتتبع التطبيقات التي تتطلب حل هوائي GPS نشط مدمج.
يمكن تخصيص طول الكابل وطراز الكابل وخيارات الموصل وفقًا لمتطلبات المشروع ، مما يجعله مناسبًا لتطوير منتجات OEM و ODM.
| الصنف | المواصفات |
|---|---|
| نوع الهوائي | هوائي سيراميك نشط بنظام تحديد المواقع |
| نطاق التردد | 1575.42 ± 3 ميغاهيرتز |
| مقاومة الهوائي | 50 Ω |
| الاستقطاب | دائرية |
| نسبة محورية | ≤ 5 ديسيبل |
| تغطية أفقية | 360 درجة |
| مخرج هوائي VSWR | ≤ 1.5 |
| الحد الأقصى لكسب الهوائي | 4 ديسيبل |
| عرض النطاق الترددي 10 ديسيبل | ± 5 ميهيرتز |
| LNA Gain | ≥ 28 ديسيبل |
| شخصية LNA Noise | ≤ 2 ديسيبل |
| LNA الإخراج VSWR | ≤ 2.0 |
| التسطيح داخل النطاق | ± 1.0 ديسيبل |
| الناتج P1dB ضغط | ≥ − 10 ديسيبل |
| رفض خارج النطاق | > 35 ديسيبل في 100 ميغاهيرتز تعويض |
| الجهد العمل | 3-5 فولت |
| تيار العمل | ≤ 20 مللى |
| البعد الهوائي الشامل | 25 × 25 × 6.5 مم |
| أبعاد عنصر سيراميك | 25 × 25 × 4 مم |
| نموذج كابل | RG113 أو مخصصة |
| طول الكابل | 85 ± 5 ، أو حسب الطلب |
| موصل | IPEX أو حسب الطلب |
| درجة حرارة التشغيل | -40 درجة مئوية إلى 65 درجة مئوية |
| درجة حرارة التخزين | -50 درجة مئوية إلى 85 درجة مئوية |
| الرطوبة | 40-95 ٪ |
مزايا المنتج
هوائي متكامل وتصميم LNA

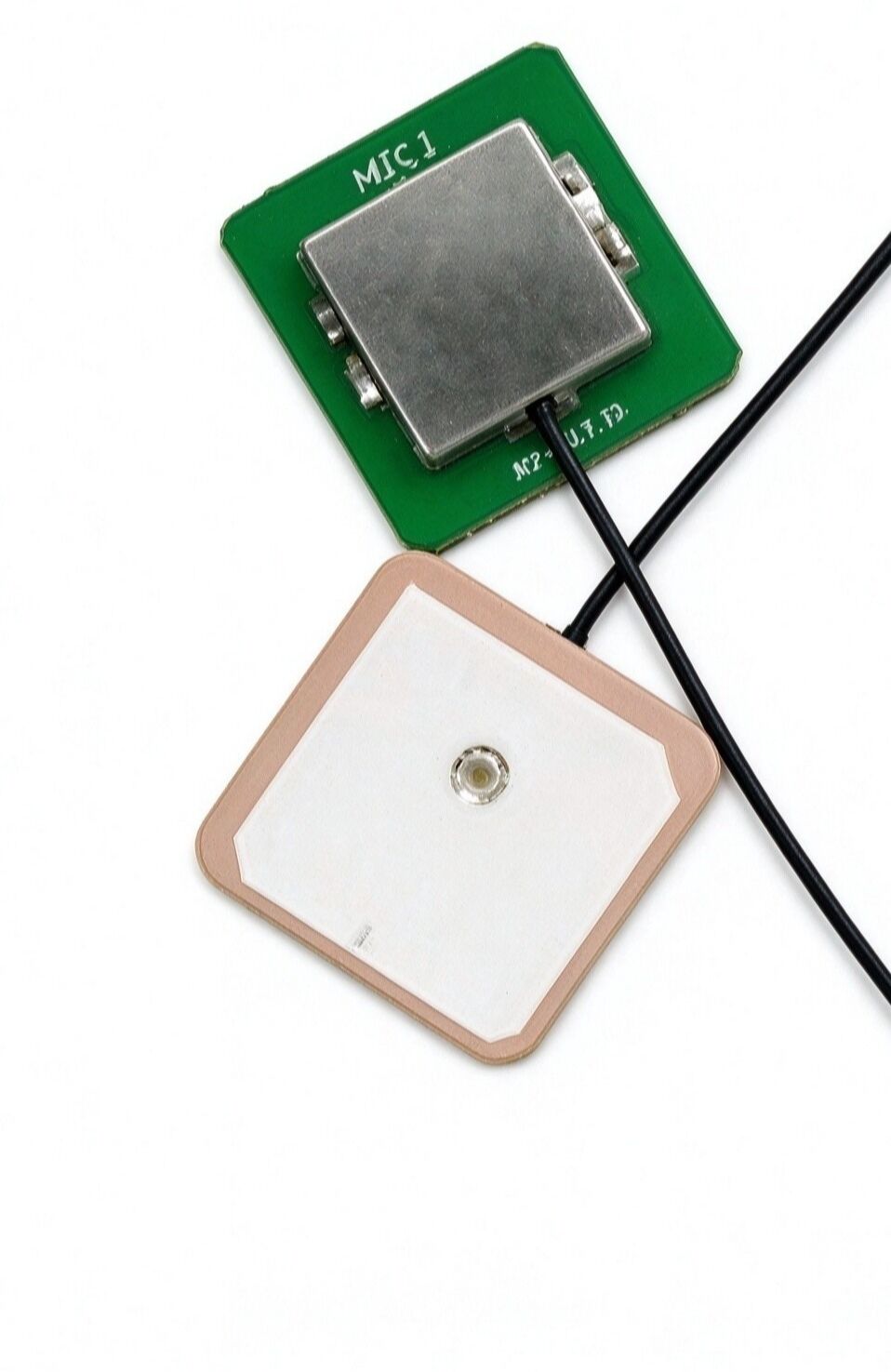

يتم دمج عنصر الهوائي الخزفي ومكبر الصوت المنخفض في مجموعة مدمجة واحدة. هذا التصميم يبسط تكامل الهوائي الداخلي ويوفر تضخيم الإشارة لتطبيقات استقبال نظام تحديد المواقع.
هيكل مدمج للتركيب المدمج
مع البعد الكلي 25 × 25 × 6.5 مم وعنصر السيراميك قياس 25 × 25 × 4 مم ، الهوائي مناسب للمنتجات الإلكترونية مع مساحة تثبيت داخلية محدودة. يدعم الكابل المحوري القصير وموصل IPEX الاتصال المريح بالمعدات المتوافقة.
تخصيص OEM و ODM مرن
يمكن تخصيص طول الكابل ونوع الكابل وتكوين الموصل لتلبية تخطيطات الأجهزة المختلفة ومتطلبات التكامل. هذه المرونة تدعم الشركات المصنعة لتطوير المنتجات الإلكترونية التي تدعم نظام تحديد المواقع لتطبيقات مختلفة.
التطبيقات الأساسية
- أجهزة الملاحة بنظام تحديد المواقع: استقبال داخلي بنظام تحديد المواقع لمعدات الملاحة المدمجة.
- أنظمة تتبع المركبات: دمج في محطات تتبع GPS متوافقة.
- أجهزة تحديد المواقع IoT: استقبال نظام تحديد المواقع للأجهزة المتصلة التي تتطلب معلومات الموقع.
- المعدات الإلكترونية المحمولة: حلول الهوائي المضمنة لمنتجات تحديد المواقع المدمجة.
- محطات مراقبة GPS: دمج في معدات المراقبة المتوافقة والموقعها.
- أجهزة إلكترونية من شركة تصنيع المعدات الأصلية: تجميعات هوائي مخصصة لتطوير المنتجات التي تدعم نظام تحديد المواقع.
فاق
Q1: هل هذا هوائي نشط بنظام تحديد المواقع ؟
نعم. يدمج الهوائي مضخم صوت منخفض (LNA) مع عنصر هوائي بنظام تحديد المواقع من السيراميك ويتطلب إمداد تيار مستمر 3-5 فولت.
Q2: هل يمكن تخصيص طول الكابل والموصل ؟
نعم. طول الكابل القياسي هو 85 ± 5. يمكن تخصيص طول الكابل وطراز الكابل وخيارات الموصل وفقًا لتصميم جهازك.
Q3: ما الذي يجب مراعاتها عند دمج هذا الهوائي في جهاز ؟
يجب أن يوفر الجهاز المضيف مصدر طاقة متوافق 3-5 فولت واتصال RF مطابق. يجب أيضًا النظر في موضع تركيب الهوائي والمواد المحيطة أثناء الدمج.
Q4: هل يمكنك تقديم خدمات OEM أو ODM ؟
نعم. يمكن مناقشة تكوينات الكابلات المخصصة وخيارات الموصل وفقًا لمتطلبات المشروع واحتياجات الإنتاج.
Q5: ما هي التطبيقات التي تم تصميم هذا الهوائي من أجل ؟
وهي مصممة لاستقبال نظام تحديد المواقع في الأجهزة الإلكترونية المتوافقة للملاحة والتتبع وتحديد المواقع وiot.
نحن ندعم حلول الهوائي المخصصة للأجهزة الإلكترونية التي تدعم نظام تحديد المواقع. تشمل خيارات التخصيص المتاحة طول الكابل ونموذج الكابل المحوري ونوع الموصل. يمكن لفريقنا العمل مع العملاء لتقييم أبعاد الهوائي ومتطلبات التوصيل وشروط التركيب لتصميسات المنتجات المختلفة.
دعم OEM & ODM
متطلبات OEM و ODM هي موضع ترحيب لتقييم المشروع ، وتطوير العينات والإنتاج بالجملة.
يدمج هذا الهوائي الخزفي النشط بنظام تحديد المواقع العالمي عنصر هوائي سيراميك مدمج مع مضخم صوت منخفض (LNA) ، مما يوفر حلاً عمليًا لاستقبال إشارة نظام تحديد المواقع العالمي في الأجهزة الإلكترونية المدمجة. تم تصميمه لنطاق التردد 1575.42 ميهيرتز ، وهو يجمع بين بصمة الهوائي الصغيرة وتضخيم الإشارة لدعم التكامل في المعدات ذات المساحة المحدودة.
يتميز الهوائي ببعد هوائي شامل 25 × 25 مم وموصل IPEX وكابل محوري قصير للتثبيت الداخلي المرن. مع رقم ضوضاء منخفض يصل إلى 2 ديسيبل وكسب LNA لا يقل عن 28 ديسيبل ، فهو مناسب لتحديد المواقع والملاحة وتتبع التطبيقات التي تتطلب حل هوائي GPS نشط مدمج.
يمكن تخصيص طول الكابل وطراز الكابل وخيارات الموصل وفقًا لمتطلبات المشروع ، مما يجعله مناسبًا لتطوير منتجات OEM و ODM.
| الصنف | المواصفات |
|---|---|
| نوع الهوائي | هوائي سيراميك نشط بنظام تحديد المواقع |
| نطاق التردد | 1575.42 ± 3 ميغاهيرتز |
| مقاومة الهوائي | 50 Ω |
| الاستقطاب | دائرية |
| نسبة محورية | ≤ 5 ديسيبل |
| تغطية أفقية | 360 درجة |
| مخرج هوائي VSWR | ≤ 1.5 |
| الحد الأقصى لكسب الهوائي | 4 ديسيبل |
| عرض النطاق الترددي 10 ديسيبل | ± 5 ميهيرتز |
| LNA Gain | ≥ 28 ديسيبل |
| شخصية LNA Noise | ≤ 2 ديسيبل |
| LNA الإخراج VSWR | ≤ 2.0 |
| التسطيح داخل النطاق | ± 1.0 ديسيبل |
| الناتج P1dB ضغط | ≥ − 10 ديسيبل |
| رفض خارج النطاق | > 35 ديسيبل في 100 ميغاهيرتز تعويض |
| الجهد العمل | 3-5 فولت |
| تيار العمل | ≤ 20 مللى |
| البعد الهوائي الشامل | 25 × 25 × 6.5 مم |
| أبعاد عنصر سيراميك | 25 × 25 × 4 مم |
| نموذج كابل | RG113 أو مخصصة |
| طول الكابل | 85 ± 5 ، أو حسب الطلب |
| موصل | IPEX أو حسب الطلب |
| درجة حرارة التشغيل | -40 درجة مئوية إلى 65 درجة مئوية |
| درجة حرارة التخزين | -50 درجة مئوية إلى 85 درجة مئوية |
| الرطوبة | 40-95 ٪ |
مزايا المنتج
هوائي متكامل وتصميم LNA
يتم دمج عنصر الهوائي الخزفي ومكبر الصوت المنخفض في مجموعة مدمجة واحدة. هذا التصميم يبسط تكامل الهوائي الداخلي ويوفر تضخيم الإشارة لتطبيقات استقبال نظام تحديد المواقع.
هيكل مدمج للتركيب المدمج
مع البعد الكلي 25 × 25 × 6.5 مم وعنصر السيراميك قياس 25 × 25 × 4 مم ، الهوائي مناسب للمنتجات الإلكترونية مع مساحة تثبيت داخلية محدودة. يدعم الكابل المحوري القصير وموصل IPEX الاتصال المريح بالمعدات المتوافقة.
تخصيص OEM و ODM مرن
يمكن تخصيص طول الكابل ونوع الكابل وتكوين الموصل لتلبية تخطيطات الأجهزة المختلفة ومتطلبات التكامل. هذه المرونة تدعم الشركات المصنعة لتطوير المنتجات الإلكترونية التي تدعم نظام تحديد المواقع لتطبيقات مختلفة.
التطبيقات الأساسية
- أجهزة الملاحة بنظام تحديد المواقع: استقبال داخلي بنظام تحديد المواقع لمعدات الملاحة المدمجة.
- أنظمة تتبع المركبات: دمج في محطات تتبع GPS متوافقة.
- أجهزة تحديد المواقع IoT: استقبال نظام تحديد المواقع للأجهزة المتصلة التي تتطلب معلومات الموقع.
- المعدات الإلكترونية المحمولة: حلول الهوائي المضمنة لمنتجات تحديد المواقع المدمجة.
- محطات مراقبة GPS: دمج في معدات المراقبة المتوافقة والموقعها.
- أجهزة إلكترونية من شركة تصنيع المعدات الأصلية: تجميعات هوائي مخصصة لتطوير المنتجات التي تدعم نظام تحديد المواقع.
فاق
Q1: هل هذا هوائي نشط بنظام تحديد المواقع ؟
نعم. يدمج الهوائي مضخم صوت منخفض (LNA) مع عنصر هوائي بنظام تحديد المواقع من السيراميك ويتطلب إمداد تيار مستمر 3-5 فولت.
Q2: هل يمكن تخصيص طول الكابل والموصل ؟
نعم. طول الكابل القياسي هو 85 ± 5. يمكن تخصيص طول الكابل وطراز الكابل وخيارات الموصل وفقًا لتصميم جهازك.
Q3: ما الذي يجب مراعاتها عند دمج هذا الهوائي في جهاز ؟
يجب أن يوفر الجهاز المضيف مصدر طاقة متوافق 3-5 فولت واتصال RF مطابق. يجب أيضًا النظر في موضع تركيب الهوائي والمواد المحيطة أثناء الدمج.
Q4: هل يمكنك تقديم خدمات OEM أو ODM ؟
نعم. يمكن مناقشة تكوينات الكابلات المخصصة وخيارات الموصل وفقًا لمتطلبات المشروع واحتياجات الإنتاج.
Q5: ما هي التطبيقات التي تم تصميم هذا الهوائي من أجل ؟
وهي مصممة لاستقبال نظام تحديد المواقع في الأجهزة الإلكترونية المتوافقة للملاحة والتتبع وتحديد المواقع وiot.
نحن ندعم حلول الهوائي المخصصة للأجهزة الإلكترونية التي تدعم نظام تحديد المواقع. تشمل خيارات التخصيص المتاحة طول الكابل ونموذج الكابل المحوري ونوع الموصل. يمكن لفريقنا العمل مع العملاء لتقييم أبعاد الهوائي ومتطلبات التوصيل وشروط التركيب لتصميسات المنتجات المختلفة.
دعم OEM & ODM
متطلبات OEM و ODM هي موضع ترحيب لتقييم المشروع ، وتطوير العينات والإنتاج بالجملة.
